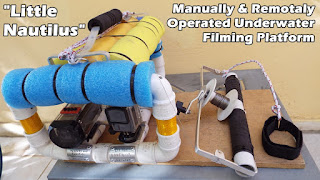

Little Nautilus - Our Underwater Filming Platform

This is my custom made manually and remotaly operated filming platform for underwater filming and photography.

I use on this platform a Drift HD 1080p action camera with waterproof case for filming and one SJCAM SJ4000 4K action camera with waterproof case for second filming camera in 4K and photography in ultra high definition.

The total weight of this platform is 3 Kg.
Length: 38cm, Width: 30cm, Height: 20cm

The platform is balanced to floats at the water surface. For this to happen on the lower pvc pipes I have put about 2 kg of lead pieces for weight. And with the plastic foams on the upper pvc pipes the platform floats.
For the static dive the platform requires extra about 50-120 gr of lead in small pieces that I will carry with me in a small bag. The platform has four camera holders in total. Two on each side for sideways filming and two on the front. With specific parts the two front cameras can be attached in vertical position facing down.

Lastly I have made a special hand winch with two 10m wires that are connected on the platform. With this winch no I can submerge the platform in a depth up to 10 meters while I do snorkeling on the sea surface.

Kosmas – Dora -JOY.

Αυτή είναι η ειδικής κατασκευής χειροκίνητη και εξ αποστάσεως χειριζόμενη πλατφόρμα βιντεοσκόπησης για υποβρύχια βιντεοσκόπηση και φωτογράφιση.

Χρησιμοποιώ σε αυτή την πλατφόρμα μια κάμερα a Drift HD 1080p με αδιάβροχη θήκη για βιντεοσκόπηση και μία SJCAM SJ4000 4Κ κάμερα επίσης με αδιάβροχη θήκη για βιντεοσκόπηση σε ανάλυση 4Κ αλλά και φωτογράφιση σε υψηλή ανάλυση.

Το συνολικό βάρος αυτής τη πλατφόρμας είναι 3 κιλά.
Μήκος: 38εκ. Πλάτος: 30εκ. Ύψος: 20εκ.

Η πλατφόρμα είναι ζυγισμένη να επιπλέει στην επιφάνεια της θάλασσας. Για να γίνει αυτό στους χαμηλούς pvc σωλήνες έχω τοποθετήσει περίπου 2 κιλά κομμάτια μολύβι για βάρος. Και σε συνδυασμό με τα αφρώδες πλαστικά στο πάνω μέρος η πλατφόρμα επιπλέει.

Για να καταδυθεί η πλατφόρμα χρειάζεται επιπλέον περίπου 50-120 γραμμάρια μολυβιού σε μικρά κομμάτια τα οποία θα κουβαλάω μαζί μου σε ένα μικρό πουγκάκι. Η πλατφόρμα έχει επίσης 4 θέσεις για κάμερα, μία σε κάθε πλευρά για πλαϊνή βιντεοσκόπηση και δύο μπροστά. Με ειδικά εξαρτήματα οι δύο μπροστινές κάμερες μπορούν να προσαρμοστούν έτσι ώστε να κοιτούν προς τα κάτω.

Τέλος έχω φτιάξει και ένα ειδικό χειροκίνητο βαρούλκο με δύο 10μετρα ψιλά συρματόσχοινα τα οποία συνδέονται με την πλατφόρμα. Με αυτό το βαρούλκο μπορώ πλέον να βυθίσω την πλατφόρμα μέχρι το βάθος των 10 μέτρων ενώ κάνω περιήγηση επιφανείας.

Κοσμάς – Δώρα – JOY.
